激光液位控制儀是熔融玻璃液位測量及控制的專用儀器。其測量分辨率高、液位控制波動小、

操作簡便、穩定可靠。本儀器具有數字顯示液位相對高度、液晶實時顯示液位變化曲線、斷續及連

續加料輸出、上下限報警指示、斷光指示及自檢提示等多種功能，是玻璃行業理想的液位檢測及穩

定的控制儀器。

激光液位控制儀不僅消除了激光波動對測量結果的影響，同時對光束進行了非線性校準，

使液面檢測范圍大，輸出線性度好；在信號處理上采用濾波技術，使儀器抗干擾能力大大加強。

同時也提供了PID自整定功能，使儀器智能化程度大大提高，能夠實現更穩定的液位控制效果。

產品功能：

1 、提供多種形式的液位記錄：

  a) LCD屏顯示三年的液位變化紀錄，以及前5分鐘的液位實時變化曲線。

  b) 提供與液位成比例的4-20mA模擬信號輸出，便于外部記錄。

2 、可對加料機進行控制，包括斷續加料、連續加料2種模式。

3 、具有斷光、上、下越限聲光報警和加料指示功能。

4 、7寸工業觸摸屏，操作更簡單方便，人性化

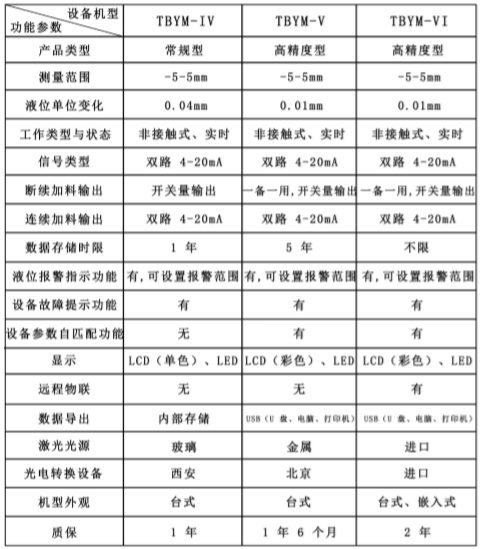

產品性能：

• 測量范圍:±5.00mm

• 控制精度: 連續加料：±0.3mm左右；斷續加料：±0.5mm左右

• 分辨率：0.01mm

• 記錄存儲時間：3年

• 實時液位記錄輸出: 4～20mA模擬輸出

• 斷續加料控制輸出: 無源開關信號

• 連續加料控制輸出: 4～20mA輸出

• 輸入電壓：交流 220V±10%，50Hz±2H







應用范圍：

1、平板玻璃窯爐（浮法、壓延、格法）

2、日用玻璃窯爐（瓶罐器皿）

3、玻璃管、玻璃纖維窯爐

4、水玻璃窯爐

5、電子及超白玻璃等窯爐的液位測量自動控制

6、燃燒方式為重油、煤氣、天然氣的玻璃窯爐和電熔爐均可使用

液面檢測器的設置部位：

a)平板玻璃生產，液面檢測點設置在窯爐的澄清部位（即大水管之后)為好;

b)制瓶、燈泡、器皿等輕工行業的生產，液面檢測點設置在供料道部位。

TBYM系列激光玻璃液位控制儀《產品手冊》--點擊下載

TBYM系列激光玻璃液位控制儀《操作說明》--點擊下載
